Automatische Ultraschallreinigung Leiterplatten: Der Schlüssel zur makellosen Elektronik
Makellosigkeit in Serie: Warum die automatische Ultraschallreinigung der Goldstandard für Leiterplatten ist
Die Zuverlässigkeit elektronischer Geräte steht und fällt mit der Qualität der Leiterplatten (PCBs). Doch selbst in hochreinen Produktionsumgebungen bleiben nach dem Lötprozess unerwünschte Rückstände wie Flussmittel, Lötkugeln, Staub oder Fingerabdrücke zurück. Diese Kontaminationen können zu Kriechströmen, Korrosion und letztlich zum Ausfall der gesamten Baugruppe führen.
Die manuelle Reinigung ist inkonsistent und zeitaufwendig. Die Lösung für moderne, high-volume Fertigungslinien? Die automatische Ultraschallreinigung.
Was ist Ultraschallreinigung und warum funktioniert sie so gut?
Das Herzstück der Ultraschallreinigung ist das Phänomen der Kavitation.
Schallerzeugung: Im Reinigungsbad erzeugen Hochfrequenzwandler (typischerweise zwischen 20 kHz und 130 kHz) intensive Schallwellen.
Blasenbildung: Diese Schallwellen erzeugen mikroskopisch kleine Vakuumbläschen im Reinigungsmedium.
Implosion: Wenn diese Bläschen an der Oberfläche der Leiterplatte auf Strukturen treffen, implodieren sie. Diese winzigen Energieentladungen lösen selbst hartnäckigste Verschmutzungen – wie eine unsichtbare Bürste, die tausendfach pro Sekunde reinigt.
Der entscheidende Vorteil: Die Kavitationsbläschen erreichen jeden Winkel, jede Vertiefung und auch den schwer zugänglichen Raum unter modernen Bauteilen wie BGAs oder Low-Gap-Komponenten, den eine manuelle Bürste niemals erreichen könnte.
Die Vorteile der automatischen Prozesskette
Die Umstellung von manuellen oder halbautomatischen Prozessen auf eine vollständig automatisierte Ultraschallreinigung bietet massive Vorteile, die weit über die reine Sauberkeit hinausgehen:
1. Maximale Prozesssicherheit und Reproduzierbarkeit
In einem automatischen System sind alle Parameter (Temperatur, Frequenz, Reinigungszeit, Mediumskonzentration) digital voreingestellt und werden kontinuierlich überwacht. Dies eliminiert menschliche Fehler und garantiert, dass jede Leiterplatte mit exakt der gleichen Qualität gereinigt wird.
2. Protokollierbare Chargenverfolgung (Traceability)
Moderne Inlinesysteme verfügen über Schnittstellen zur Integration in die Manufacturing Execution Systems (MES). Über die Erfassung von Barcodes oder QR-Codes der Leiterplatte werden alle relevanten Reinigungsparameter pro Charge protokolliert und archiviert. Dies ist ein entscheidender Vorteil für Audit-Trails und die Rückverfolgbarkeit nach höchsten Industriestandards (z.B. ISO/TS, IPC).
3. Schonung des Materials
Automatisierte Anlagen verwenden präzise gesteuerte Ultraschallfrequenzen und Leistungseinstellungen. Höhere Frequenzen (z.B. > 80 kHz) erzeugen feinere Kavitationsbläschen und sind deutlich schonender zu empfindlichen Bauteilen.
4. Effizienz und Durchsatz
Automatisierte Systeme sind oft als Mehrstufen-Inlinesysteme konzipiert. Die Leiterplatten durchlaufen das System auf einem Förderband, von der Reinigung über mehrere Spülstufen bis zur Trocknung – ohne manuelles Eingreifen. Dies steigert den Durchsatz exponentiell.
| Schritt | Funktion | Wichtiger Aspekt |
|---|---|---|
| 1. Reinigung | Eintauchen in das Ultraschallbad mit dem passenden wässrigen oder lösemittelbasierten Medium. | Präzise Einstellung von Frequenz und Leistung. |
| 2. Spülung I | Erste Spülung, um den Großteil des Schmutzes und des Reinigungsmediums zu entfernen. | Verwendung von deionisiertem (DI-) Wasser. |
| 3. Spülung II/III | Feinspülung, um auch die letzten Ionenrückstände zu eliminieren. Oftmals mit integrierter Widerstandsmessung (Cleanliness Testing). | Protokollierung des Messwertes für die Chargendokumentation. |
| 4. Trocknung | Schonende, aber effektive Trocknung, meist durch Heißluft- oder Vakuumsysteme. | Rückstandsfreie und vollständige Trocknung. |
Der automatisierte Ablauf in der Praxis
Ein typisches, modernes automatisches Ultraschallreinigungssystem für Leiterplatten umfasst die folgenden Schritte

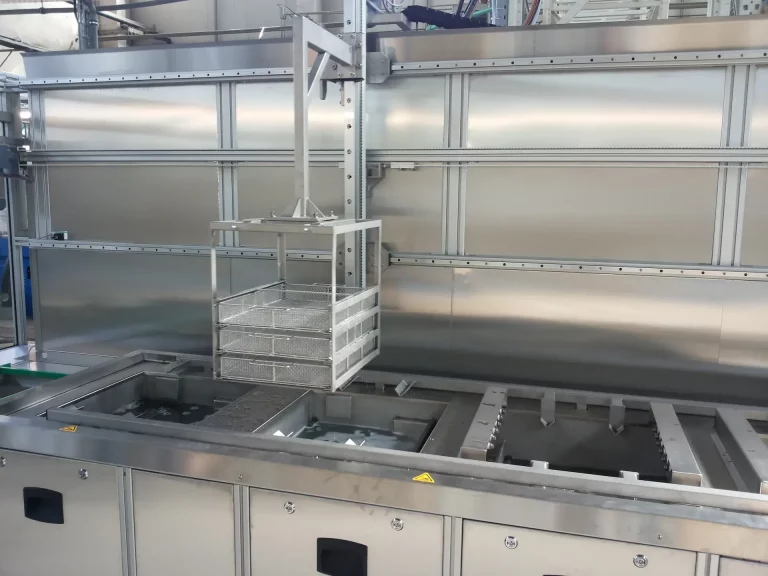

Perfektion in Serie: Die automatische Ultraschallreinigungsanlage UCS ATS

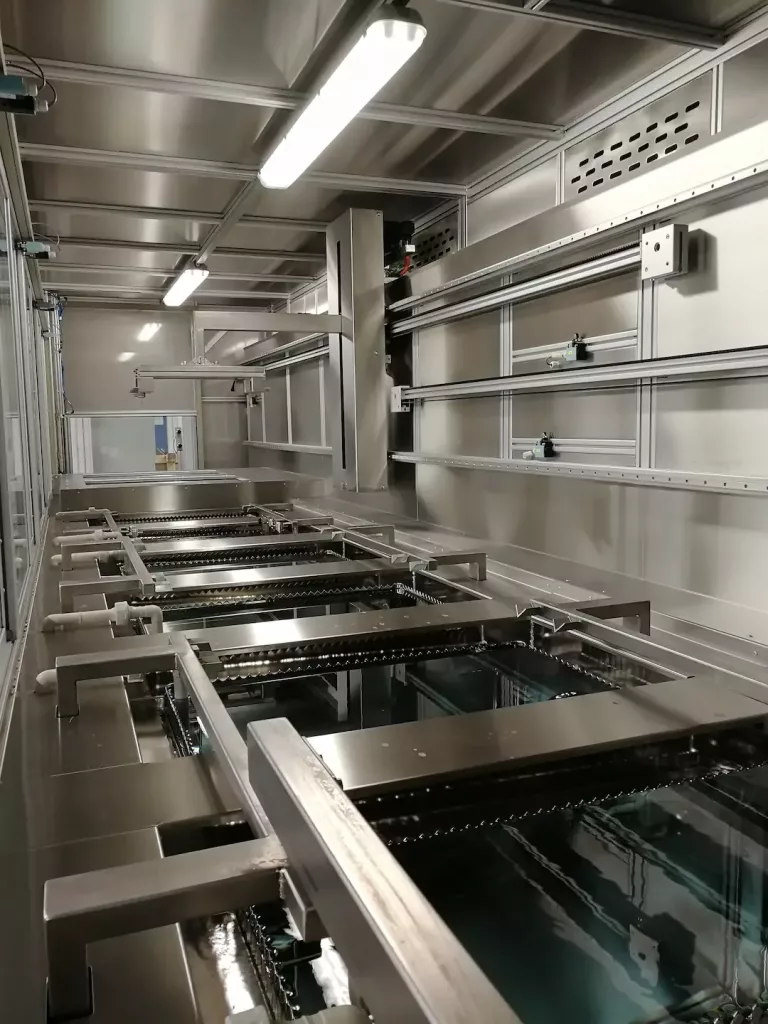

Für Fertigungslinien mit hohem Durchsatz und maximalen Anforderungen an die Reproduzierbarkeit ist die automatische Ultraschallreinigungsanlage UCS ATS die ideale Lösung. Diese modulare Inline-Anlage vereint alle genannten Vorteile: von der präzisen Ultraschallsteuerung über die mehrstufige DI-Wasser-Kaskadenspülung bis hin zur vollständigen Chargenverfolgung – alles in einem kompakten, vollautomatischen Prozess.

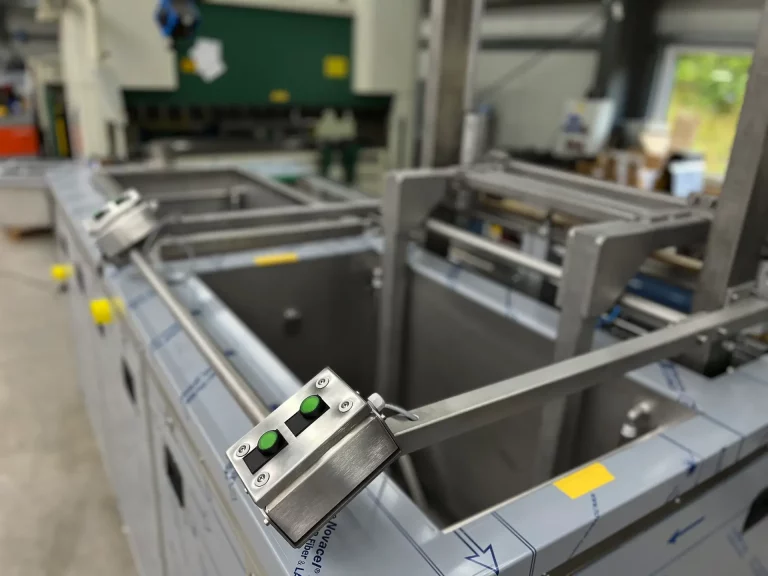

Modulare Bauweise für individuelle Anpassung
Integrierte Überwachung durch verschiedenste Mess-Sensorik
Überwachung und Visualisierung von Prozessparameter in Echtzeit
1. Maximale Prozesssicherheit und Reproduzierbarkeit
In einem automatischen System sind alle Parameter (Temperatur, Frequenz, Reinigungszeit, Mediumskonzentration) digital voreingestellt und werden kontinuierlich überwacht. Dies eliminiert menschliche Fehler und garantiert, dass jede Leiterplatte mit exakt der gleichen Qualität gereinigt wird.
2. Protokollierbare Chargenverfolgung (Traceability)
Moderne Inlinesysteme verfügen über Schnittstellen zur Integration in die Manufacturing Execution Systems (MES). Über die Erfassung von Barcodes oder QR-Codes der Leiterplatte werden alle relevanten Reinigungsparameter pro Charge protokolliert und archiviert. Dies ist ein entscheidender Vorteil für Audit-Trails und die Rückverfolgbarkeit nach höchsten Industriestandards (z.B. ISO/TS, IPC).
3. Schonung des Materials
Automatisierte Anlagen verwenden präzise gesteuerte Ultraschallfrequenzen und Leistungseinstellungen. Höhere Frequenzen (z.B. > 80 kHz) erzeugen feinere Kavitationsbläschen und sind deutlich schonender zu empfindlichen Bauteilen.
4. Effizienz und Durchsatz
Automatisierte Systeme sind oft als Mehrstufen-Inlinesysteme konzipiert. Die Leiterplatten durchlaufen das System auf einem Förderband, von der Reinigung über mehrere Spülstufen bis zur Trocknung – ohne manuelles Eingreifen. Dies steigert den Durchsatz exponentiell.
Fazit
In einer Ära, in der die Miniaturisierung und die Anforderungen an die Langzeitzuverlässigkeit stetig steigen, ist die automatische Ultraschallreinigung von Leiterplatten kein Luxus mehr, sondern eine Notwendigkeit. Sie bietet die unschlagbare Kombination aus höchster Präzision, Materialschonung und konstantem Durchsatz.
Besonders in sicherheitsrelevanten Branchen liefert die integrierte, protokollierbare Chargenverfolgung den notwendigen Nachweis über die makellose Qualität – die ultimative Sicherheit für Produzenten und Endkunden.
Bereit für makellose Qualität und Audit-sichere Prozesse mit der UCS ATS?
